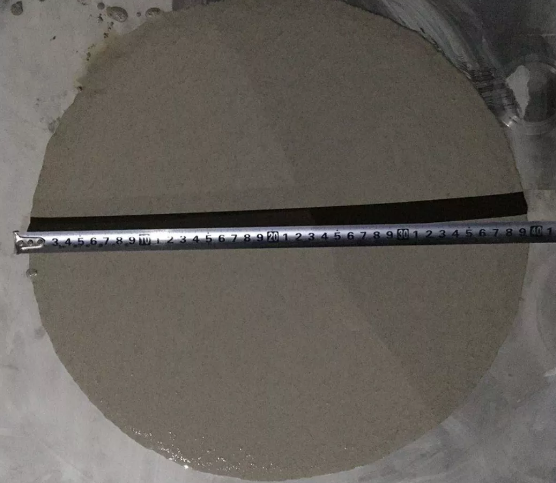

天津高強(qiáng)無(wú)收縮灌漿料為什么會(huì)開裂

開裂原因分析:

天津高強(qiáng)無(wú)收縮灌漿料產(chǎn)品本身膨脹率不達(dá)標(biāo)，不能補(bǔ)償收縮開裂;

配制灌漿料時(shí)采用人工攪拌，加水量遠(yuǎn)遠(yuǎn)大于廠家所要求的用水量，引起開裂;

施工環(huán)境時(shí)環(huán)境溫度如何，是否按相應(yīng)的施工方法進(jìn)行?

混凝土基礎(chǔ)面處理是否到位?有無(wú)拉毛，浸水潤(rùn)濕處理?

施工后不要振搗，否則會(huì)引起灌漿料的分層，開裂

灌漿料澆注后，覆蓋，養(yǎng)護(hù)是否到位?

灌漿料施工過(guò)程中，周圍有無(wú)大型設(shè)備運(yùn)行，引起震動(dòng)?

2、天津高強(qiáng)無(wú)收縮灌漿料裂縫處理：

如灌漿料裂縫為微小裂縫，不影響灌漿料整體承受荷載，則無(wú)需修補(bǔ);

如裂縫寬度較寬，且為貫穿裂縫，需用環(huán)氧灌漿料進(jìn)行壓力灌漿修補(bǔ);

如灌漿料承受荷載較輕或不承受荷載，裂縫不需要修補(bǔ);

如工程對(duì)表面外觀有要求，可用聚合物水泥砂漿修補(bǔ);

如因施工時(shí)振搗，引起分層、開裂，需將原灌漿料全部敲掉，重新澆注;

注：裂縫是否需要修補(bǔ)，由客戶決定，只提供參考意見!

3、天津高強(qiáng)無(wú)收縮灌漿料早期強(qiáng)度不夠，24h不能拆模

灌漿料終凝時(shí)間太長(zhǎng)，24h強(qiáng)度不達(dá)標(biāo);

處理：調(diào)整灌漿料配比，是凝結(jié)時(shí)間滿足標(biāo)準(zhǔn)要求，24h強(qiáng)度達(dá)到20MPa以上;已經(jīng)澆注的工程，檢測(cè)其3d強(qiáng)度，如3d強(qiáng)度達(dá)到設(shè)計(jì)要求，可做合格處理，如達(dá)不到設(shè)計(jì)要求，重新澆注;

用水量太大，引起嚴(yán)重分層，上層為水泥漿液，凝結(jié)時(shí)間延長(zhǎng);

處理：重新澆注;

采用振搗施工，導(dǎo)致灌漿料分層，上層為水泥漿液，凝結(jié)時(shí)間延長(zhǎng);

處理：重新澆注;

天津高強(qiáng)無(wú)收縮灌漿料施工環(huán)境長(zhǎng)期潮濕，封閉，水分無(wú)法蒸發(fā)，延長(zhǎng)凝結(jié)時(shí)間;

處理：適當(dāng)延長(zhǎng)拆模時(shí)間，澆筑時(shí)根據(jù)工程要求，適當(dāng)降低水灰比;

冬期施工，沒有遵循冬期施工方法進(jìn)行，影響凝結(jié)時(shí)間;

處理：嚴(yán)格按冬期施工方法施工，并養(yǎng)護(hù);
